TD型便拆式管道泵

流量范圍：12.5m3/h-630m3/h
揚程范圍：10m-81m
特點說明：TD型單級立式管道循環泵是在ISG、IRG二代管道離心泵基礎上研發出來的高質量、品質的三代管道立式離心水泵、泵進出水口在泵底同一直線上。該產品可以替代國外同類型產品。

在線咨詢

全國熱線

400-018-2008

產品·優勢

PRODUCT ADVANTAGES

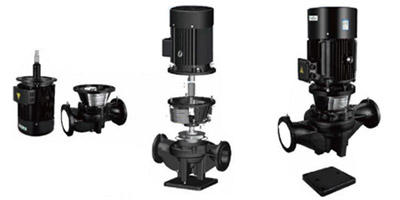

維修方便快捷

采用便拆式集裝式機封，更換機封無需拆卸電機。
性能穩定

噪音極低，運行平穩。
304材質

304不銹鋼泵軸/螺絲。
電機保護

全揚程運行不燒電機。

● 金陵奇峰TD便攜式循環泵性能參數

流量：4m3/h～1200m3/h
揚程：4.5m～108m
功率：1.1kW～200kW
液體溫度：-15℃～+110℃
頻率：50Hz/60Hz
● 金陵奇峰TD便攜式循環泵工作條件

口徑范圍：DN40-DN250
流量范圍：12.5m3/h-630m3/h
揚程范圍：10m-81m
功率范圍：1.1kw-132kw
電源要求：1-220v 50Hz/3-380v 50Hz
轉速：2900r/min/1450r/min
介質：溫度0-120℃
環境溫度：≤40℃

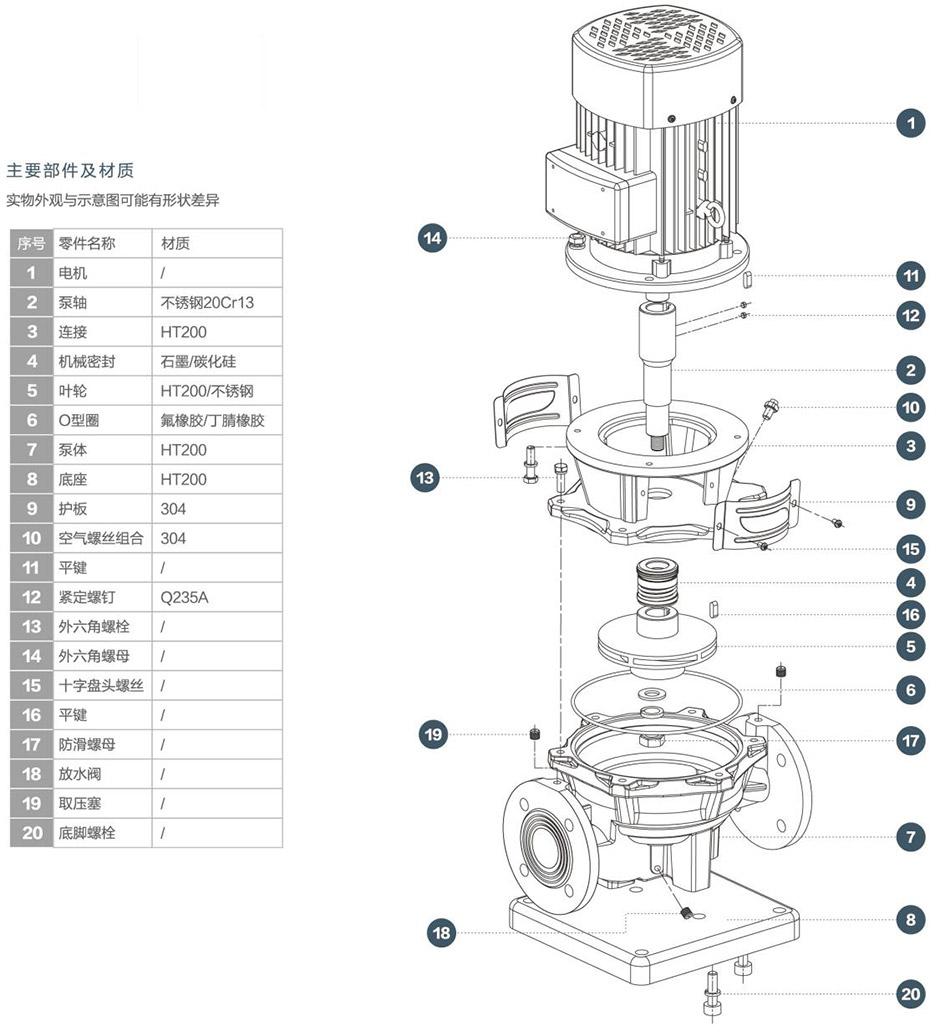

resource/images/e55520d126a248bfb52687057bbb8b22_49.jpg

技術·參數

TECHNICAL PARAMETER

泵型號	額定流量Q[m3/h]	額定揚程H[m]	轉速	配用功率P[kW]
泵型號	額定流量Q[m3/h]	額定揚程H[m]	n[r/min]	1×220V	3×380V
TD32-18/2	8	18	2900	1.1	1.1
TD32-21/2	12.5	21	2900	1.5	1.5
TD32-26/2	12.5	26	2900	2.2	2.2
TD32-33/2	12.5	33	2900		3
TD32-40/2	12.5	40	2900		4
TD32-50/2	12.5	50	2900		5.5
TD40-16/2	12.5	16	2900	1.1	1.1
TD40-20/2	20	20	2900	1.5	2.2
TD40-18/2	20	18	2900	2.2	2.2
TD40-25/2	20	25	2900		3
TD40-30/2	25	30	2900		4
TD40-36/2	25	36	2900		5.5
TD40-48/2	25	48	2900		7.5
TD50-12/2	16	12	2900	1.1	1.1
TD50-15/2	20	15	2900	1.5	1.5
TD50-18/2	25	18	2900	2.2	2.2
TD50-24/2	25	24	2900		3
TD50-28/2	30	28	2900		4
TD50-35/2	30	35	2900		5.5
TD50-40/2	35	40	2900		7.5
TD50-50/2	40	50	2900		11
TD50-60/2	50	60	2900		15
TD50-70/2	50	70	2900		18.5
TD50-81/2	50	81	2900		22
TD65-12/2	25	12	2900	1.5	1.5
TD65-15/2	30	15	2900	2.2	2.2
TD65-19/2	30	19	2900		3
TD65-22/2	40	22	2900		4
TD65-30/2	40	30	2900		5.5
TD65-34/2	50	34	2900		7.5
TD65-40/2	50	40	2900		11
TD65-50/2	50	50	2900		15
TD65-60/2	50	60	2900		18.5
TD65-70/2	50	70	2900		22
TD65-80/2	50	80	2900		30
TD80-13/2	50	13	2900		3
TD80-18/2	50	18	2900		4
TD80-22/2	50	22	2900		5.5
TD80-28/2	50	28	2900		7.5
TD80-30/2	80	30	2900		11
TD80-38/2	80	38	2900		15
TD80-47/2	80	47	2900		18.5
TD80-60/2	80	60	2900		22
TD80-70/2	80	70	2900		30
TD100-10/2	50	10	2900		3
TD100-15/2	60	15	2900		4
TD100-17/2	80	17	2900		5.5
TD100-22/2	80	22	2900		7.5
TD100-27/2	100	27	2900		11
TD100-33/2	100	33	2900		15
TD100-40/2	100	40	2900		18.5
TD100-48/2	100	48	2900		22
TD100-52/2	130	52	2900		30
TD125-11/4	120	11	1450		5.5
TD125-14/4	160	14	1450		7.5
TD125-18/4	160	18	1450		11
TD125-22/4	160	22	1480		15
TD125-28/4	160	28	1480		18.5
TD125-32/4	160	32	1480		22
TD125-40/4	160	40	1480		30
TD125-48/4	160	48	1480		37
TD150-10/4	200	10	1480		7.5
TD150-12.5/4	200	12.5	1480		11
TD150-17/4	200	17	1480		15
TD150-21/4	200	21	1480		18.5
TD150-25/4	200	25	1480		22
TD150-33/4	200	33	1480		30
TD150-40/4	200	40	1480		37
TD150-50/4	200	50	1480		45
TD200-15/4	300	15	1480		18.5
TD200-18/4	300	18	1480		22
TD200-24/4	300	24	1480		30
TD200-30/4	300	30	1480		37
TD200-35/4	300	35	1480		45
TD200-44/4	300	44	1480		55
TD200-53/4	300	53	1480		75
TD200-12.5/4	400	12.5	1480		22
TD200-20/4	400	20	1480		30
TD200-23/4	400	23	1480		37
TD200-27/4	400	27	1480		45
TD200-32/4	400	32	1480		55
TD200-43/4	400	43	1480		75
TD200-50/4	400	50	1480		90
TD250-16/4	500	16	1480		30
TD250-19/4	500	19	1480		37
TD250-22/4	500	22	1480		45
TD250-29/4	500	29	1480		55
TD250-36/4	500	36	1480		75
TD250-47/4	500	47	1480		90
TD250-56/4	500	56	1480		110
TD250-12.5/4	630	12.5	1480		30
TD250-14/4	630	14	1480		37
TD250-17/4	630	17	1480		45
TD250-20/4	630	20	1480		55
TD250-26/4	630	26	1480		75
TD250-32/4	630	32	1480		90
TD250-40/4	630	40	1480		110
TD250-50/4	630	50	1480		132

應用·范圍

apply Range

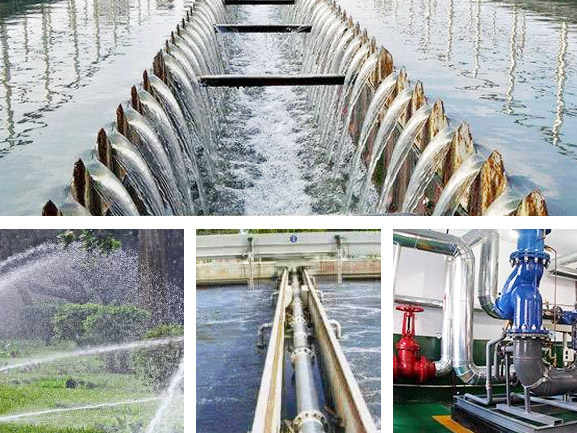

產品應用/Product application 金陵奇峰TD便攜式循環泵應用工業和城市給排水、高層建筑增壓送水、園林灌溉、消防增壓、遠距離輸送、冷熱水循環增壓及設備配套、鍋爐熱水增壓傳送、城市采暖系統循環用泵。
