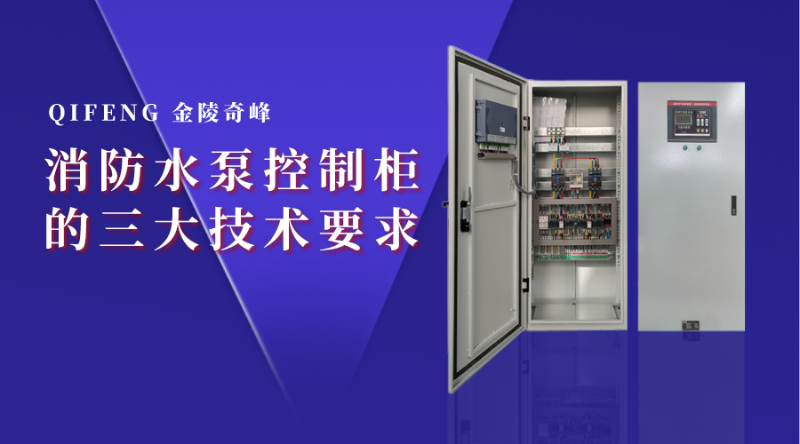

江蘇奇峰電氣制造有限公司專注生產消防水泵控制柜廠家，是一家集研發、定做、生產及銷售一體企業。金陵奇峰消防水泵控制柜具有過載、短路、缺相、電機過熱、遠程連接485通信接口等多種保護功能。今天奇峰小編帶你了解消防水泵控制柜的三大技術要求。

一、一般功能和要求

消防水泵控制柜應由泵制造商提供，控制柜應包括但不限于以下功能和要求：

1. 各種電氣元件符合規范和標準；
2. 控制柜應滿足系統的功能和控制要求；
3. 控制面板應以中文和英文顯示各種工作參數；
4. 控制柜的防護等級為IP54，室內垂直；
5. 柜內電源線的排列順序：從柜前、從上到下、從左到右、從內到外，相線按L1、L2、L3的順序排列；
6. 應具有對水泵電機的過載、過壓、短路、缺相、欠壓、過熱等保護功能。，并具有聲光報警功能，但只提供報警功能，不允許跳閘；
7. 設置電阻損失補償功能，設定值可通過外部參數（如溫度、時間、海拔和流量）進行調整；
8. 具有就地手動操作（可測試單泵）和數字遠程控制功能，包括裝置的啟動和停止；
9. 控制柜能清楚地顯示水泵的運行和故障，并發出聲光報警信號。LCD可用于顯示系統的相關參數。它具有監測系統的功能，即限制測量值（壓力和流量）的較大值和較小值。具有通信總線功能；
10. 每個控制柜應提供以下無源接觸信號和接口端子，并具有將各水泵運行和故障的無源觸點信號傳輸至火災報警系統的功能；
11. 火災報警系統通過無源觸點信號控制消防泵的啟動和停止；
12. 各消防泵的手動/自動開關狀態信號（通過無源觸點信號）傳輸至火災報警系統；
13. 啟動/停止每個消防泵的狀態信號（通過無源接觸信號）傳輸?shù)交馂?zāi)報警系統；
14. 每個消防泵的故障信號（通過無源接觸信號）傳輸?shù)交馂?zāi)報警系統；
15. 控制柜中應根據功能要求預留足夠的端子，并預留25%的空端子；
16. 消防報警系統消防水泵控制柜內預留無源電擊信號，投標人負責協調并確定無源接點信號接點的預留位置；
17. 自動噴淋水泵控制柜應能接受泵組出水管道上壓力傳感器的壓力傳輸信號。當壓力低于穩壓泵的啟動壓力值時，控制柜將發出啟動穩壓泵的命令。當系統達到壓力設定值時，關閉穩壓泵；當壓力低于自動噴水滅火主泵的啟動壓力時，控制柜發出命令啟動自動噴水滅火主泵，為噴水滅火系統提供足夠的水，以達到設計值。

二、特別功能和要求

消防泵組控制系統由微機程序和電路控制。電控箱將控制裝置的所有工作狀態，并通過“檢查控制系統”檢查整個裝置。故障時，發出聲光報警信號。投標人提供的裝置應具有自檢和應急兩種工作狀態。

電器通用規定：

a.塑殼斷路器

塑殼斷路器應根據iec898標準設計和制造，額定電壓不低于440V，額定短路電流不低于35ka，具有短路瞬時、過載延時和接地故障保護。保護比為10～14。塑殼斷路器采用手動操作，熱過載和帶負載短路瞬時脫扣。當有特別要求時，可設計為帶附件和輔助設備的遙控分勵脫扣器。

b.微型斷路器

微型斷路器應根據IEC 898標準設計和制造，額定電壓不低于440V，額定開斷電流不低于10kA，機械壽命不低于20000次，和短路瞬時和過載延遲保護.

C.接觸器

接觸器是室內使用的空氣斷路電磁機械開關，其應符合以下標準：

1. iec947-4-1低壓開關和控制設備;
2. iec168-3低壓控制設備一部分：接觸器;
3. iec445使用字母數字符號識別電氣端子和接線標記。統一的一般原則;
4. 當通電連續性為60%且使用類別為AC3時，所有接觸器應能夠在不中斷或中斷的情況下正常工作。接觸器的額定工作電壓不得低于440V
5. 額定工作電流不得低于啟動時的額定工作電流;
6. 接觸器采用積木結構，應易于更換線圈和觸點。接觸器的測試位置應為常開，并能在任何安裝位置正常工作，所有端子均從前連接。

d.熱繼電器

熱繼電器應滿足iec947-4-1相關條款的要求。投標人應提供時間-電流特性曲線。曲線公差不得超過±10%,熱繼電器的整定電流范圍應包括電機的額定電流.

e.電機啟動側

當電機功率小于；55kW時，采用直接啟動；當電機功率為≥ 55kW，采用軟啟動。全部采用逐條的形式。

直接啟動裝置：

1. 電機啟動裝置應符合要求IEC額定操作電壓應不小于交流440V，額定操作電流不得小于電機滿載運行時的電流。
2. 應滿足短路保護裝置IEC要求相關條款確保短路電流不小于規定值，并確保電機電路的較大啟動電流。
3. 啟動器應滿足自動和手動操作的要求，額定控制電源電壓應等于交流系統的額定電壓，額定控制電路電壓為220V。
4. 泵運行參數顯示屏：應顯示泵運行電流、泵運行小時積累、開關泵數量記錄等參數。
5. 無論是手動、本地手動還是遠程控制，都應提供水泵安全運行的需要保護：電機溫度保護、短路保護、過載保護等。
6. 應遵循啟動裝置IEC947-4-1定期進行操作試驗和絕緣試驗。當電機在額定參數條件下全壓?jiǎn)?dòng)時，啟動器應能夠快速有效地切斷電路。該裝置應具有電機和饋線的控制和保護功能，并應滿足當?shù)乜刂坪瓦h(yuǎn)程操作的要求。
7. 啟動器應包括但不限于以下保護：短路保護、過載保護、水泵溫度保護等。

軟啟動裝置：

1. 該裝置應符合要求IEC額定操作電壓應不小于交流440V，額定操作電流不得小于電機滿載運行時的電流。
2. 該裝置的額定控制電源電壓應等于交流系統的額定電壓。當控制電路為交流系統時，額定控制電路電壓為220V。
3. 該裝置應能有效減少對電網的沖擊和污染，保護負荷，延長使用壽命。

該裝置應具有以下功能：

• 電機軟啟動功能，啟動時間可調。
• 電機軟停止功能，啟動時間可調。
• 初始電壓可調。
• 限流功能可調。
• 當產生堵轉電流時，該裝置可達200ms內部自動切斷，并發出故障信號。
• 該裝置應具有故障自我診斷、顯示和保護功能。

三、控制部分

1. 應遵循啟動裝置IEC947-4-1進行操作試驗及絕緣試驗等定期試 驗。
2. 當電機在額定參數條件下軟啟動時，啟動器應能夠快速有效地切斷電路。

f.電流互感器

1. 按IEC選擇185標準的相關要求，還應考慮使用的特別要求。
2. 電流互感器應滿足初級額定短路電流和初級額定負載電流。除分段柜外，電流互感器應安裝在饋電電路側。環氧樹脂型電流互感器應滿足規定的電流要求。精度等級和負載應符合繼電器和儀器的運行要求。電流互感器輸出為0~5A，測量用電流互感器的精度為0.5級電流互感器保護精度3.0級，二次側一端接地。

g.電流表

1. 電流表采用嵌入式安裝，指針式，符合要求IEC51/73標準，塑殼，碳黑遮光屏，240度移動角。
2. 電機電路電流表在正常范圍內采用開放式刻度，工作范圍外采用壓縮式刻度，指示電機啟動電流。開放式刻度約占刻度范圍的60%，并提供紅色標記或指針指示電機正常滿載電流。
3. 按鈕和指示燈：按鈕和指示燈樣式應協調。啟動按鈕和指示燈為綠色，停止按鈕為紅色，緊急停止按鈕和指示燈為紅色和自鎖。電機旁邊提供的緊急停止按鈕應配備需要的鋼結構支架、支架等附件，并能清楚地表示控制設備的標志。
4. 按鈕和指示燈配有中英文標志，文字較小高度為3mm。
5. 所有設備和技術都符合要求IEC標準。
6. 耐壓等級660V。
7. 工作頻率為50Hz。
8. 控制電壓為AC220V和24V。
9. 較大環境溫度為50℃。

h.控制繼電器

1. 產品應符合IEC65、IEC435標準。
2. 繼電器輔助觸點的較小額定值為220V，10A。
3. 繼電器采用積木式，類似于接觸器的結構。繼電器配有可見指示器，用于指示繼電器是否充電。時間繼電器采用電子可調式。繼電器和定時器應安裝在導軌上，便于維護和維護。為了將來增加繼電器，導軌上有25%的空位。
4. i.電流變送器
5. 電流變送器用于檢測電機的電流。
6. 輸入電流變送器：0~5A AC；
7. 頻率：50 Hz；
8. 輸出信號:隔離，線性，4~20 mA DC，負載阻抗大于500W。

j.端子

1. 用于控制的端子用螺絲壓緊連接。當有許多連接時，應使用跨接片。
2. 用于電源進線和饋線的端子由銅螺母和饋線螺母連接，端子的尺寸和間隙應符合電纜的規格和連接件。
3. 相線用隔板分開，電源端子進線時加保護板，上面用黃底黑字作警告標志。
4. 每個端子都有與施工圖一致的清晰、持久的電路名稱標記。端子的安裝高度大于柜底300 mm，小于700mm。應提供電纜支架和夾具(安裝在底板和端子之間)。

h.連接線

1. 箱內連接線采用PVC絕緣電纜的耐壓等級為0.6kV，截面不小于2.5mm2.多股銅芯線符合要求IEC相關標準。所有導線均采用連接片連接。
2. 箱內布線沿水平和垂直方向敷設金屬或PVC不允許斜角通過任何框架或敷設在自粘電纜架上。
3. 在每個連接點和端接處，每端接處提供與施工圖一致的標記圈套。
4. 投標人還應根據現場確定箱外絕緣電纜的長度。

k.標牌

標志采用有機玻璃前刻字，顏色經招標人認可。

1） 控制柜體要求

1. 控制柜門上應有一個功能標簽。該標簽為無色透明塑料材料，厚度不小于3mm，倒角后的厚度不小于1.5mm。每個標簽的背面都應該雕刻和油漆。所有標志均經招標人批準。標簽需用螺絲、鉚釘或儀器框架固定在門上（不允許用黏合劑）。每個安裝在內部的設備應有一個標簽來指示其在電路圖中的參考號和熔體的電流等級。標簽應在白色塑料上雕刻黑色單詞，并用螺釘固定（不允許使用粘合劑）。
2. 所有主所有主回路的接線，并與箱內的端子排列，以確保電纜在現場整齊地端接。
3. 所有輔助電路的接線應提供，包括傳輸單元之間的內部接線。功能單元之間的接線應連接到端子排中間，并在接頭處貼上警告標記。外部控制設備的接線應連接到端子排，以確?？刂齐娎|在現場整齊地連接。每個功能單元和外部端子排應分為突出的三聚氰胺片，并貼上警告標記和功能組標記。
4. 每個柜門都需要一個可鎖的鍍鉻手柄。當門關閉時，門上的襯墊應能夠有效地密封。所有外部附件，如門鉸鏈、手柄和外殼固定螺栓，都需要防腐和拋光，以保持外觀整潔和統一。
5. 自攻螺釘不得使用。
6. 不允許用粘合劑綁扎電纜、導線等。
7. 控制柜內應有足夠的空間進出電纜，并附有固定設施和填料。底板上應安裝所有保險絲、開關和隔離設備，并采用母排連接進行正面維護。
8. 外部門和開關的手柄、按鈕和指示燈罩應互相協調。
9. 室內控制柜的防護等級為IP54。
10. 用銅線將門連接到接地的外殼上。門上設置限幅機構，防止鉸鏈和油漆表面損壞。
11. 投標人應提供控制柜安裝所需的附件。投標人應說明安裝方法。
12. 落地控制柜安裝在耐腐蝕槽鋼上，槽鋼用螺栓與地板牢固連接。
13. 投標人應承擔所有穿線管、電纜、儀表管道等控制柜的邊界工作，包括管道固定和箱底密封所需的附件。
14. 投標人應提供經招標人確認的合適的電纜夾具，以確保進線電纜的重量不由電纜密封蓋承擔。
15. 投標人應提供便于安裝的吊鉤。需要時，投標人還應提供箱內阻抗加熱的通風或冷卻設施。箱內所需的電氣元件、電纜進出線和接地端子應在控制柜制造前提交投標人確認，以免遺漏電氣元件。

2)檢測控制設備

所有開關和控制應具有各部件指定的試驗證書。所有設備在離開制造商前需要時進行檢查。機械檢查所有電路，模擬控制單元。
