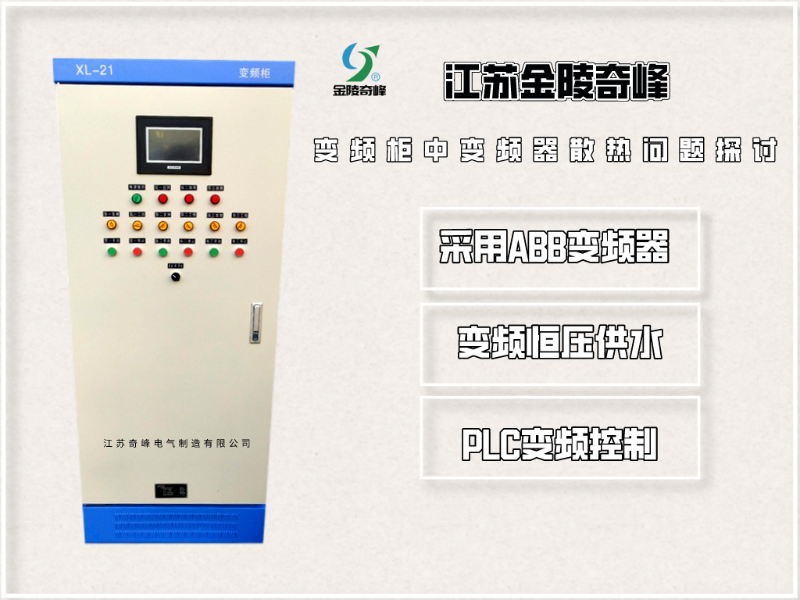

變頻控制柜內的變頻器的設備故障率會隨溫度的上升而升高，使用期限隨溫度的上升而降低。因為塵土進到變頻柜內造成過濾網阻塞，散熱不太好會造成變頻器輸出功率降低，輸出功率元器件使用壽命減少。而變頻器的發燙是由內部的耗損造成的。下面就由金陵奇峰小編帶大家探討變頻柜中變頻器散熱問題。

在變頻器中各一部分耗損中關鍵以主電源電路為主導，約占98%，控制回路占2%。為了更好地確保變頻器一切正常靠譜運作，務必對變頻器開展散熱，大家一般選用散熱風扇散熱；

小容積的變頻控制柜中變頻器可運用變頻器的內窗散熱風扇將變頻器的內部散熱弄出到控制柜內，并運用控制柜柜身空氣流通防護通道開展散熱；

功率大的的變頻器需要在控制柜上添散熱風扇，需對控制柜的風管開展有效設計方案，全部進氣口要設定蓋土網，排風系統順暢，防止在柜中產生渦旋，在固定不動的部位產生塵土沉積；

依據變頻器使用說明的通風量來挑選配對的散熱風扇，盡管柜身的柜壁也是有一定的散熱能力，可是因為柜身的柜壁散熱能力低于50W，在預估中，這一部分散熱能夠忽略，因此還需要采用別的外界對策來散熱。

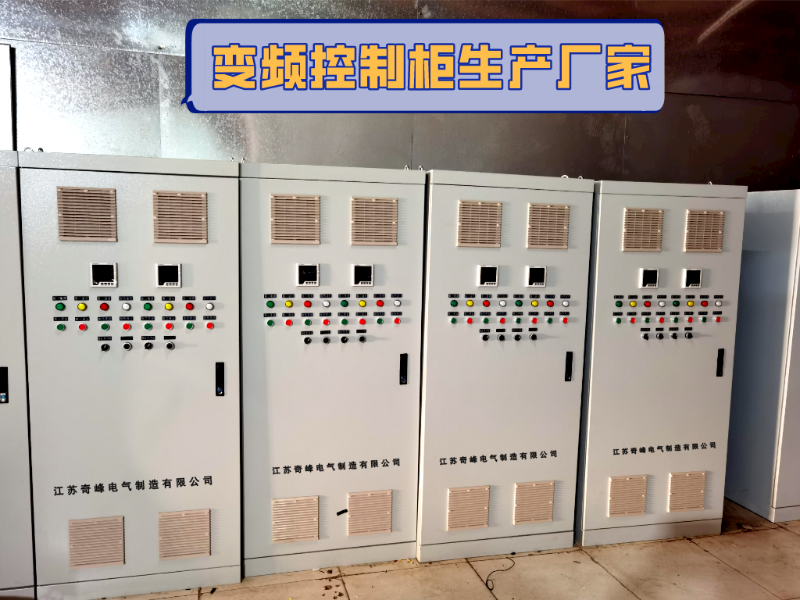

典型性的散熱方法是在柜子門或柜內壁安裝散熱風扇，如下圖所顯示。

依據有關規范內外溫度差操縱在14℃上下即合乎設計標準，如何確定控制柜中的散熱風量呢？下邊大家以一個具體的實例開展剖析：

以ACS510-01-195A-4型號規格為例子，依據產品手冊變頻器散熱量Qv=3050W，算出所需風量m3/h。

公式計算：V=f*Qv/△Tf：

海拔高度均衡指數m5k/whf（0-100）m=3.1米5k/whf（101-250）m=3.1m5k/whf（251-500）m=3.3M5k/whf（501-750）m=3.4m3k/whf（751-1000）m=3.5m5k/whQv：

柜里熱值W△T：內外溫度差kV：所需風量m3/h算出所需風量，設海拔高度均衡指數（0-100）m=3.1米5k/wh、內外溫度差△T=12k，依據公式計算解得所需風量為：V=f*Qv/△T=3.1*3050/12=788m3/h依據推算出來的需要風量，參照各散熱散熱風扇生產廠家的商品主要參數就可以明確進氣口過慮軸流風機型號和通風口通風罩型號規格。

進氣口風量V進≥通風口風量V出>V
